愛普生貼片式石英晶振振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事石英晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英貼片晶振以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件:定時元器件、傳感元器件、光學元器件.

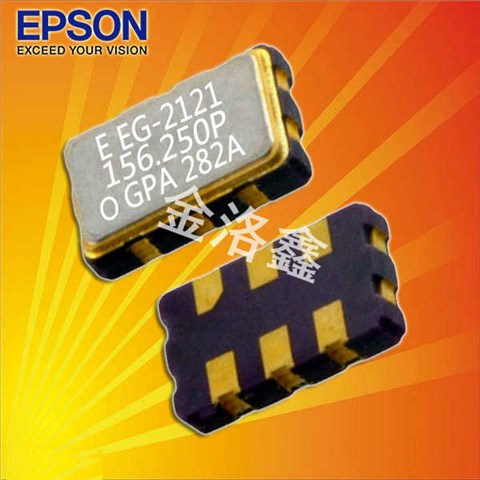

EPSON晶體,壓控晶振,VG-4231CB晶振,X1G0028610002晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

愛普生日產有源壓控兆赫茲晶振型號列表：

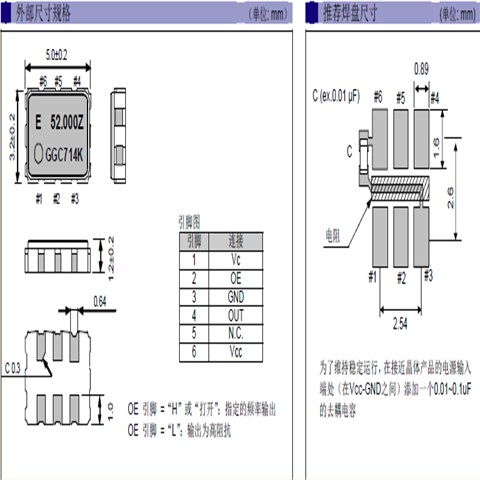

Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
VG-4231CB	54.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	57.272727 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	56.750000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	57.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	27.000000 MHz	GGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	16.111888 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
VG-4231CB	24.545454 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA

Product Number	Model	Frequency	Frequency stability	LxWxH	Output Wave	Frequency Control Range	Temperature	Frequency tolerance	25°C Aging	I[Max]
X1G0028610002	VG-4231CB	54.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610003	VG-4231CB	57.272727 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610004	VG-4231CB	56.750000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610005	VG-4231CB	57.000000 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610007	VG-4231CB	27.000000 MHz	GGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-40 to 85 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610008	VG-4231CB	16.111888 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA
X1G0028610009	VG-4231CB	24.545454 MHz	JGCZ	5.00 x 3.20 x 1.20 mm	CMOS	+/-100 ppm	-20 to 70 °C	+/-50 ppm	Included in frequency tolerance	≤ 10 mA

所有石英振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。EPSON晶體,壓控晶振,VG-4231CB晶振,X1G0028610002晶振

同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

5032晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米?。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。K?-?幾十K。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。EPSON晶體,壓控晶振,VG-4231CB晶振,X1G0028610002晶振

適當?shù)目刂齐娮柚担≧D）取決于諧振器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過六腳石英晶振測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。?幾K?。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量壓控石英晶體振蕩器頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過超小型SMD晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。
