當前位置：首頁 » 貼片晶振 » ACT晶振 » ACT英國晶振,90H32時鐘振蕩器,HC00003BBIHEPL-PF[32.768kHz]有源晶振

prevnext

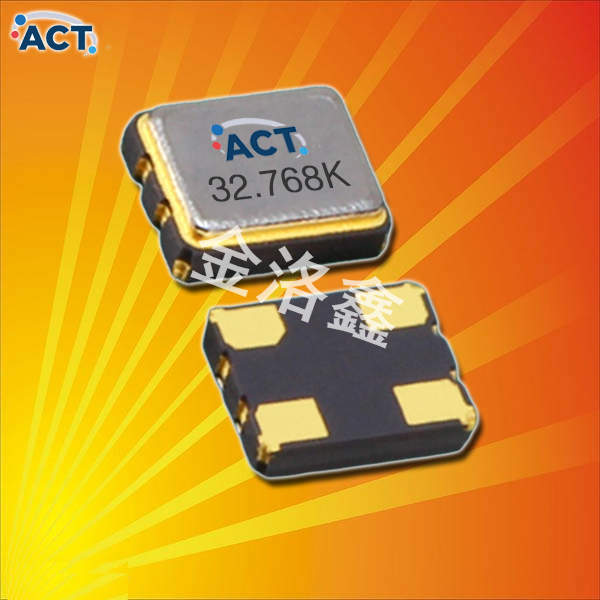

ACT英國晶振,90H32時鐘振蕩器,HC00003BBIHEPL-PF[32.768kHz]有源晶振

頻率：32.768kHz,10.0kHz~100.0kHz

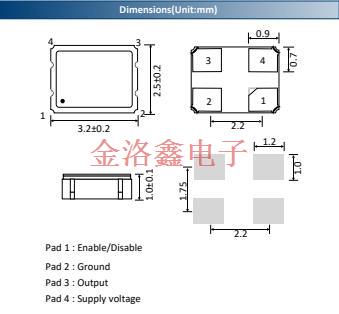

尺寸：3.2*2.5mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.

訂購熱線：0755-27837162

ACT英國晶振,90H32時鐘振蕩器,HC00003BBIHEPL-PF[32.768kHz]有源晶振，ACT艾西迪晶振與Esterline研究和設計（ERD）的合作使我們能夠突破高精度振蕩器技術的界限。這些突破性產品為石英晶振，TCXO有源晶振和OCXO設立了新標準，創造了當今市場上性能最高，最精確的振蕩器技術。
無論您需要新技術，如M-SAC增強型振蕩器，還是簡單的基本石英晶振，艾西迪晶振的工程團隊都將幫助您為您的應用選擇合適的解決方案，并在整個設計周期和生產過程中為您提供支持。憑借30多年的頻率控制專業知識，我們很高興能夠應對您的設計挑戰和產品需求。

ACT英國晶振,90H32時鐘振蕩器,HC00003BBIHEPL-PF[32.768kHz]有源晶振，32.768K晶振，時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使SMD晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

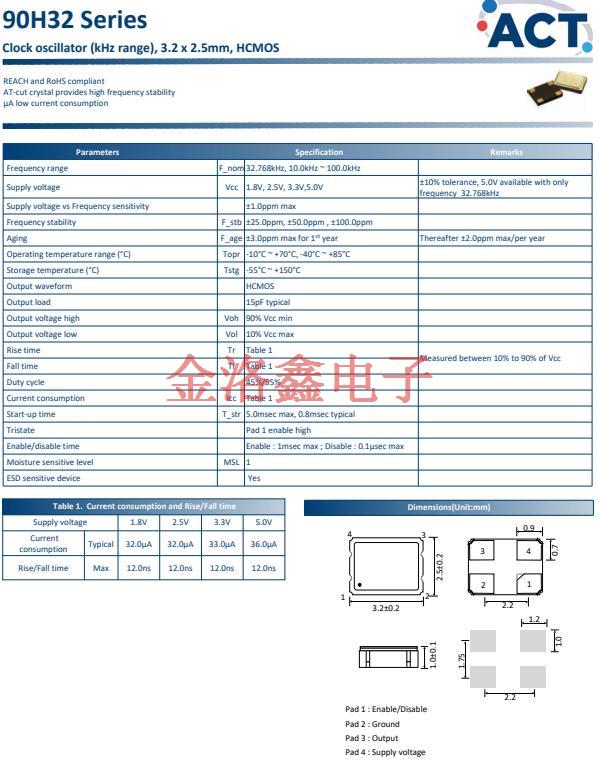

Parameters		Specification	Remarks
Frequency range	F_nom	32.768kHz, 10.0kHz ~ 100.0kHz
Supply voltage	Vcc	1.8V, 2.5V, 3.3V	±10% tolerance, 5.0V available with only frequency 32.768kHz
Supply voltage vs Frequency sensitivity		±1.0ppm max
Frequency stability	F_stb	±25.0ppm, ±50.0ppm , ±100.0ppm
Aging	F_age	±3.0ppm max for 1?? year	Thereafter ±2.0ppm max/per year
Operating temperature range (°C)	Topr	‐10°C ~ +70°C, ‐40°C ~ +85°C
Storage temperature (°C)	Tstg	‐55°C ~ +125°C
Output waveform		HCMOS
Output load		15pF typical
Output voltage high	Voh	90% Vcc min
Output voltage low	Voh	10% Vcc max
Rise time	Tr	Table 1	Measured between 10% to 90% of Vcc
Fall time Tf Table 1	Tr	Table 1	Measured between 10% to 90% of Vcc
Duty cycle		45%/55%
Current consumption	Icc	Table 1
Start‐up time	T_str	5.0msec max, 0.8msec typical
Tristate		Pad 1 enable high
Enable/disable time		Enable : 1msec max ; Disable : 0.1μsec max
Moisture sensitive level	MSL	1
ESD sensitive device		Yes

抗沖擊
  晶振可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。ACT英國晶振,90H32時鐘振蕩器,HC00003BBIHEPL-PF[32.768kHz]有源晶振.
輻射
  暴露于輻射環境會導致石英貼片晶振晶體性能受到損害，因此應避免照射。
化學制劑/pH值環境
  請勿在PH值范圍可能導致腐蝕或溶解晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
  請勿在鹵素氣體環境下使用貼片石英晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞進口有源晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
