隨著5G網絡時代的開始，通信網絡模塊的需求和要求會逐漸加強，人類的世界離不開網絡，無論是日常生活還是工作，我們隨時隨地的享受著網絡，使用著網絡。Vectron晶振公司就1588網絡時鐘同步系統重要的供應商，Vectron振蕩器類型有很多種，不同種類應用在不同的產品身上。分類主要有1588振蕩器、保持振蕩器、Stratum3/3E振蕩器、Space＆Hi-Rel振蕩器/濾波器、高溫振蕩器、低相位噪聲振蕩器、高穩定性振蕩器、高沖擊和振動振蕩器、低G靈敏度振蕩器、超低抖動時鐘振蕩器等。我們今天主要探討的是1588振蕩器。

在基于分組的定時中，分組延遲變化（PDV）的預測，監視和管理是復雜的，具有挑戰性的，可能是昂貴的并且仍然對隨機的“網絡噪聲”事件開放。在客戶端節點處放置可預測的，穩定的和成本有效的本地時鐘?？梢源蟠筇岣咛幚砭W(wǎng)絡噪聲的可能性-增加的客戶端穩健性允許在更大和更少管理的網絡中部署時序，從而降低時序解決方案的總體成本。

行業需求：

•全IP/以太網網絡，可在降低成本的同時增加帶寬。

•通信應用程序需要同步。

•通過IP網絡提供同步是一項挑戰。

•PTP（精確定時協議，或IEEE-1588-2008）是一種很有前景的方法。

•傳統的OSC振蕩器性能限制了PTP的有效性。
解決方案：

•振蕩器針對PTP應用中的性能進行了優化。

•唯一專為PTP時鐘應用而設計和測試的石英振蕩器。

1588導出的頻率參考挑戰：

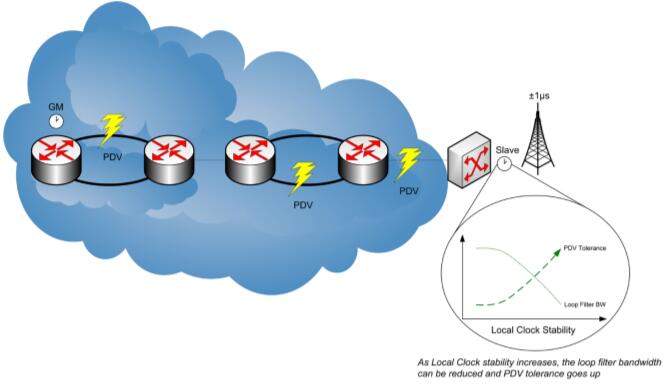

基于分組的定時技術用于主時鐘和從（或客戶端）時鐘之間的雙向定時信息交換。1588振蕩器協議的工作原理是這種雙向交換是對稱的（即它期望從主設備到從設備和從設備到主設備的數據包延遲是相同的）。然而，在大多數廣域網中情況并非如此，并且分組延遲變化（PDV）的現象將噪聲引入客戶端時鐘。在不嚴格限制網絡規模或引入復雜管理方案的情況下，從分組網絡獲得準確的頻率和相位信息是一項挑戰。

時間要求：

1588時序解決方案：

1588協議中描述的許多方法可用于通過分組網絡傳送定時。從廣義上講，這些方法可分為普通時鐘方法和透明時鐘方法。普通時鐘方法：在普通時鐘方法中，定時信息從主時鐘發送到從時鐘，無需調整時間戳信息通過干預主節點和從節點之間的路徑中的節點，不會告訴從節點他們的行為。這種方法的優點是對現有網絡的破壞很小，服務提供商可以在現有網絡上部署1588-可能的缺點是Slave需要在存在PDV的情況下進行檢測。

透明時鐘方法：在透明時鐘方法中，定時信息在從主設備傳輸?shù)綇脑O(shè)備時更新-主設備和從設備之間的路徑中的路由器可以對數據包進行調整，以告知從設備其行為。透明時鐘的優勢在于部署可以更容易地自我糾正網絡中斷-缺點是服務提供商面臨著對現有網絡進行昂貴的“升級”升級的可能性。

Vectron振蕩器為1588：

Vectron Crystal將其振蕩器的穩定性特性與1588客戶端時鐘的要求相匹配-這可以通過設計完成，也可以通過系統級驗證振蕩器在目標應用中的適用性來實現。為1588應用選擇振蕩器在很多方面類似于選擇支持SONET/SDH'stratum'級應用的器件。然而，還需要考慮PDV的角色以及在分組設備時鐘（PEC）中使用的任何相應的分組過濾，因?yàn)橄到y(tǒng)環路濾波器帶寬不一定以與SONET/SDH相同的方式預定義。

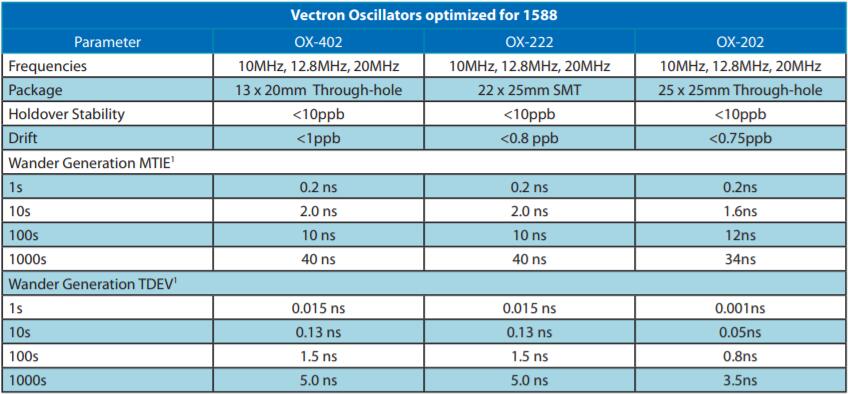

注-1.每GR1244的漫游生成，通過1mHz環路帶寬鎖定時的系統性能。查看數據表中的典型數據。

定義：

1.PTP-精確定時協議-IEEE標準1588-2008中描述的協議的通用名稱

2.PDV-分組延遲變化-基于分組的定時機制中的時間誤差的關鍵源

3.PEC-分組設備時鐘-在G.8263中描述，以及1588時鐘如何導出定時的模型。

4.UTC-協調世界時，由GPS傳輸。

5.保持-保持穩定性表示在丟失所有頻率后貼片振蕩器時鐘頻率隨時間的最大變化參考，并考慮溫度和漂移。

6.漂移-漂移衡量時鐘頻率精度（或偏移）如何隨時間變化。漂移不考慮溫度影響。

7.MTIE-最大時間間隔誤差MTIE，用于衡量特定時間間隔內時鐘的最大時間誤差。

8.TDEV-TDEV，AllanVarianceTVAR的時間根源，是時間穩定性的衡量標準。

美國Vectron International公司旗下1588振蕩器系列的型號有：OX-1720-EAE-4090晶振，OX-2022-EAE-1080晶振，OX-221-9115-10M000晶振，OX-221-9100-20M000晶振，OX-221-9101-24M576晶振，OX-221-9102-49M152晶振，OX-4022-EAE-1080晶振，OX-4033-EAE-1080晶振，OX-5011-EAE-2080晶振，OX-4000-EAE-2580晶振，OX-4011-EAE-2580晶振，OX-2201-EAE-2580晶振，OX-2201-EAE-5080晶振，OX-4000-EAE-5080晶振，OX-4011-EAE-5080晶振，OX-401-9015-98M304晶振，TX-5030-EAE-5080晶振，TX-5020-EAJ-5080晶振，TX-8010-EAE-2870晶振，VCC1-B3B晶振，VCC4-B3B晶振等。這些型號都是TCXO晶振和OCXO晶振類型的，封裝尺寸最大的達到28x38mm，最小的只有5.0*3.2mm，有SMT和DIP兩種外形，頻率都比較低，基本都是1.000MHz或以下，甚至有3.000KHZ，輸出方式有LVCMOS，HCMOS，CMOS可選，標準電壓都是3.3V，應用在1588網絡時鐘系統再適合不過了。若需要相關資料和信息，可以聯系金洛鑫電子！
