Geyer石英晶體振蕩器電路的基本拓?fù)浣Y(jié)構
德國人是出了名的嚴謹，無論是做人還是做事都一樣，如果你在德國想找當?shù)厝藛?wèn)路，德國人會根據你走路的步伐和快慢，告訴你大約要走多久，路程有多遠。德國晶振的制造與生產，也體現了德國人嚴謹?shù)奶攸c(diǎn)，對待品質始終如一，因此幾乎沒有人會懷疑德國進口晶振的質量和服務，Geyer晶振是德國比較有名的晶體制造商，多年來不斷的研發新的晶體和振蕩器，也發現并創造了一些有利于量產的技術與工藝。

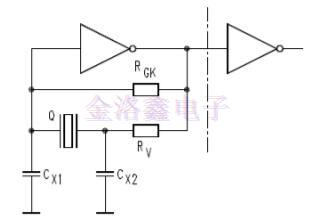

在IC內部有一個反相放大器（相移大約180°），形成一部分振蕩電路。外部電路由石英晶體，Cx1，Cx2和Rv和另一個相移180°，滿足360°（或0°）的反饋要求使電路以石英晶體給定的頻率振蕩。
IC的特點：

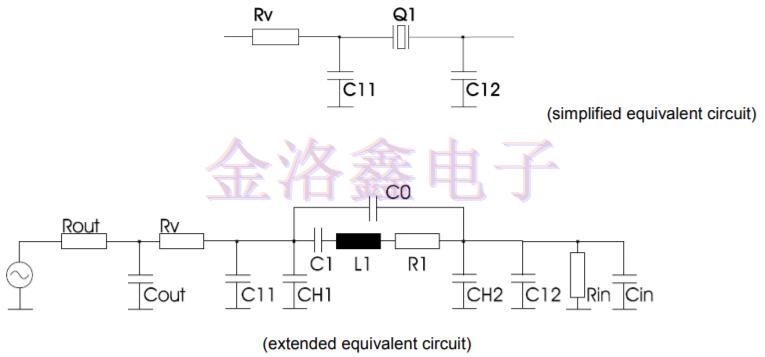

Rout，Cout：振蕩器IC的輸出電阻/輸出電容
Rin，Cin：振蕩器IC的輸入電阻/電容（起始值CMOS:1M/3pF的）
這些值應在制造商的IC數據表中說明，但很少指定，盡管它們對晶振電路設計很重要。Rout可以通過電壓降來計算一個已知的負載電阻。
石英晶體的特點：
fL石英晶體的標稱頻率
石英晶體的R1 ESR（通常指定為上限）
C0石英晶體靜電容（通常指定為上限）
石英晶體的C1動態（運動）電容（很少指定）
連接的CH1，CH2電容（大約0.8pF），大多數可以忽略不計，因?yàn)榘?/span>C0中CL的SMD晶體標稱負載電容。
石英晶體的L1動態電感（很少指定）這些值在石英晶體制造商的數據表中規定，精確通過網絡分析儀分析一批石英晶體可以找到數值。
IC輸入端的Ca有效電容為IC的Cin，雜散電容*的總和PCB（4~6pF），石英晶體諧振器CH2（~0.8pF）的體電容，以及離散冷凝器C12。
起始值：1,1 ... 1,2xCL
IC輸出端的Cb有效電容，即PCB的雜散電容*之和（4~6pF），石英晶體CH1（~0.8pF）的體電容和離散電壓冷凝器C11。
起始值：2xCa.
Rv串聯電阻（應始終在布局中提供，即使后來填充了0歐姆）。設計中的有效串聯電阻是Rv和Rout的總和。
*雜散電容可以通過測量未填充的PCB來找到。
模擬：
GEYER提供Y-QUARTZ應用程序，其中包括（模擬和優化皮爾斯石英晶體振蕩器的特性。通過輸入上述內容值可以顯示并改變反饋的幅度和相位特性電路，由石英晶體和周?chē)M成），可靠振蕩不超過石英晶體的最大驅動水平。
執行/布局：
布局需要特別注意：具有低電容的短跡線，對稱布局，沒有過孔，附近沒有“熱”痕跡。如果無法避免過孔，則應鋪設過孔對稱。
驗證：
必須在原型PCB上驗證有源晶振的正確功能，因?yàn)榧纳娙莺碗娮枋孪仁俏粗?，并且其值是電阻器和電容器必須根?jù)石英的預期功能進行調整晶體振蕩器。
必須使用有源低電容探頭（<=2pF）進行測量，因?yàn)殡娙?/span>> 10pF的普通探頭可以完全改變?cè)O(shè)置并渲染所有設置測量沒用。如果沒有低電容探頭，則使用小型陶瓷冷凝器（1~2pF）可以與探頭暫時串聯測量。然而，在給定頻率下分頻比的重新校準歐美晶振是必然。
