TXC晶振,貼片晶振,7V晶振,四角貼片晶振

頻率：9.9~54MHZ

尺寸：3.2*2.5*0.8mm

3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準。

訂購熱線：0755-27837162

臺灣晶技為一專業之頻率組件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場。多年來，我們始終以提升客戶價值為目標，是以無論在價格、質量、交期、服務等方面，均盡力盡心于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。石英貼片無源晶振,,陶瓷四腳3225晶振,7V晶振
經過三十年的努力，臺灣晶技總公司而外，另設有如下之生產據點：總公司：臺北市北投區中央南路二段16號4樓,平鎮廠：桃園市平鎮區平鎮工業區工業六路4號,寧波廠：寧波市北侖區黃山西路189號,重慶廠：重慶市九龍坡區鳳笙路22號。TXC晶技晶振集團消除事故和環境方面的偶發事件,減少3225晶體諧振器、普通晶體振蕩器（SPXO）材料廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應。 JLX-1

TXC晶振,貼片晶振,7V晶振,四角貼片晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分,低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準。
石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。石英貼片無源晶振,,陶瓷四腳3225晶振,7V晶振 JLX-2

RB-2

TXC晶振	單位	7V晶振	石英晶振基本條件
標準頻率	f_nom	9.9000MHz~54.000MHz	標準頻率
儲存溫度	T_stg	-40°C~+85°C	裸存
工作溫度	T_use	-20°C~+70°C	標準溫度
激勵功率	DL	10μW Max.	推薦:1μW~50μW
頻率公差	f_— l	±30×10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.jftz888.com/
頻率溫度特征	f_tem	±30×10^-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	8,12pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-20°C~ +70°C, DL = 50μW
頻率老化	f_age	±3×10^-6/ year Max.	+25°C,第一年

JLX-3

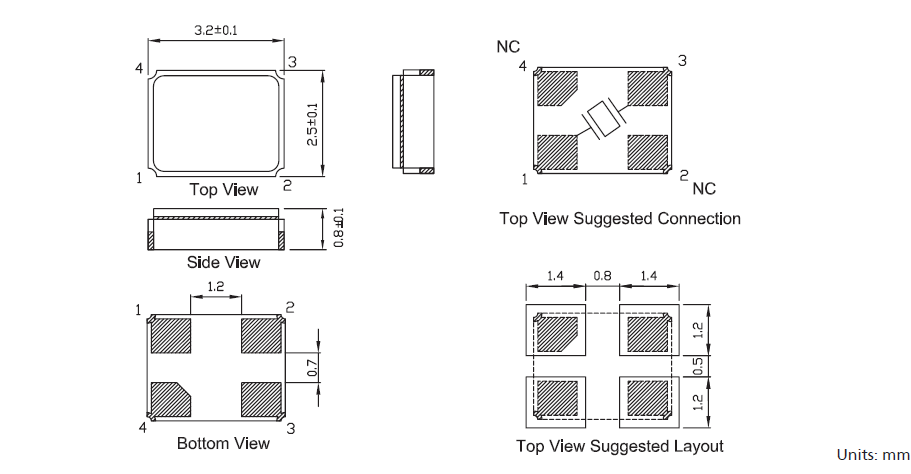

7V 3225 JLX-4

RB-4

石英晶體振蕩器和實時時鐘模塊：所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。噪音:在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象。電源線路:電源的線路阻抗應盡可能低。輸出負載:建議將石英貼片晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。TXC晶振,貼片晶振,7V晶振,四角貼片晶振
未用輸入終端的處理:未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。熱影響:重復的溫度巨大變化可能會降低受損害的無源石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。安裝方向:振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。通電:不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。石英貼片無源晶振,,陶瓷四腳3225晶振,7V晶振 JLX-5

RB-5

驅動能力:驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：驅動能力 (P) = i2?Re其中i表示經過3225石英晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。TXC晶振,貼片晶振,7V晶振,四角貼片晶振

sjzrhl_1

測試條件:(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量頻率時，探頭阻抗將高于 1MΩ。當波形經過3.2*2.5mm石英晶振的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線。）

scbx_2

振蕩電路:3225M四腳陶瓷面是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。

角色的分量與參考值:在3225系列8M晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
