當前位置：首頁 » 石英晶振 » 京瓷晶振 » 京瓷晶振,石英晶體諧振器,CX2016DB晶振

prevnext

京瓷晶振,石英晶體諧振器,CX2016DB晶振

頻率：16.000MHz~60.000MHz

尺寸：2.0*1.6*0.4mm

CX2016DB晶振晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.

訂購熱線：0755-27837162

晶振技術參數點擊下載

JC-1

京瓷的全球業務提供各種各樣的產品，包括先進的材料、部件、設備、設備、網絡工程和其他服務。每個產品線管理團隊通過整合京瓷集團技術來解決新出現的趨勢，積極開發新產品和新市場。我們本著“顧客至上”的原則，通過在價格、質量、服務和交貨等方面的全面客戶滿意度來創造新的價值。進口2016石英晶體諧振器,京瓷16M貼片晶振,CX2016DB晶體

JLX-1

JC-2 京瓷晶振,石英晶體諧振器,CX2016DB晶振,在很長的一段時間里,2016mm是MHZ級石英晶振里最小的尺寸,KYOCERA公司的這款CX2016DB晶振一經問世便引起業界的轟動,吸引來自五十多個國家的生產廠家的注意爭相使用,并且都給出了較高的贊譽.

JLX-2

RB-2

京瓷晶振	單位	CX2016DB晶振	石英晶振基本條件
標準頻率	f_nom	16.000MHZ~60.000MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.jftz888.com/
頻率溫度特征	f_tem	±15 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

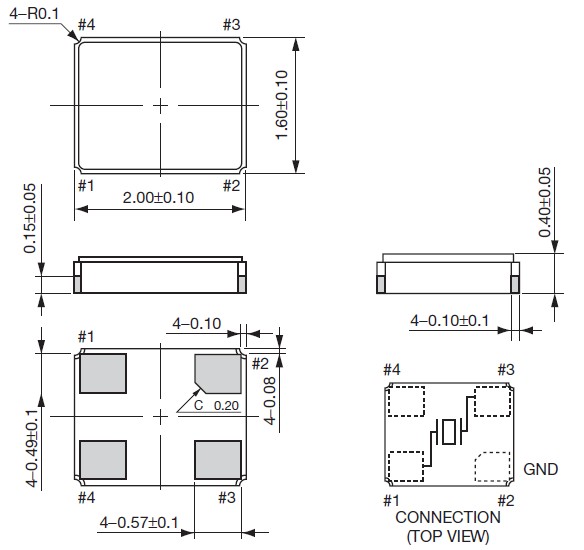

CX2016DB 2016

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
使用環境（溫度和濕度）
請在規定的溫度范圍內使用石英晶振CX2016DB。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。京瓷晶振,石英晶體諧振器,CX2016DB晶振
激勵功率
在晶體單元上施加過多驅動力，會導致京瓷小體積晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
負載電容
振蕩電路中負載電容的不同，可能導致2016mm晶體諧振器振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。進口2016石英晶體諧振器,京瓷16M貼片晶振,CX2016DB晶體

JLX-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。京瓷晶振,石英晶體諧振器,CX2016DB晶振

sjzrhl_1

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

sjzrhl_2

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。進口2016石英晶體諧振器,京瓷16M貼片晶振,CX2016DB晶體

sjzrhl_3
