京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器
頻率：8MHZ
尺寸：5.0*3.2mm
京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器,無源晶振,SMD晶振,日本進口晶振,Kyocera晶振,SMD無源晶振,型號CX5032GA,編碼CX5032GA08000H0PST02是一款陶瓷面貼片型無源晶體,尺寸為5032mm,頻率為8MHZ,工作溫度-40°C~125°C,產品具備良好的穩定性能,適合用于無線藍牙,通信網絡設備等領域。
CX5032GA08000H0PST02晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器
京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器,無源晶振,SMD晶振,日本進口晶振,Kyocera晶振,SMD無源晶振,型號CX5032GA,編碼CX5032GA08000H0PST02是一款陶瓷面貼片型無源晶體,尺寸為5032mm,頻率為8MHZ,工作溫度-40°C~125°C,產品具備良好的穩定性能,適合用于無線藍牙,通信網絡設備等領域。
CX5032GA08000H0PST02晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器

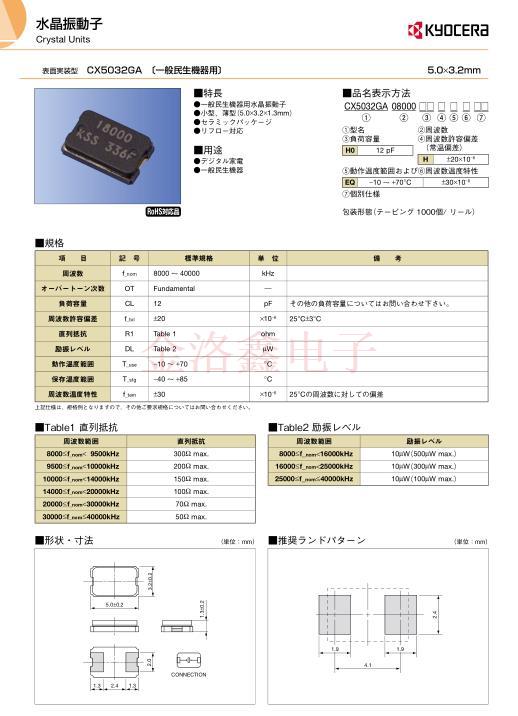

CX5032GA08000H0PST02晶振 參數表
|
京瓷晶振 |
單位 |
CX5032GA晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
8MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C~+150°C |
裸存 |
|
工作溫度 |
T_use |
-40°C~+125°C |
標準溫度 |
|
激勵功率 |
DL |
100μW Max. |
推薦:10μW~100μW |
|
頻率公差 |
f_— l |
±50× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±150× 10-6/-40°C~+150°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12pF |
不同負載電容要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C~+150°C, DL = 100μW |
|
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器 尺寸圖
CX5032GA08000H0PST02晶振 使用注意事項
耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器
PCB設計指導:
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。京瓷晶振CX5032GA,CX5032GA08000H0PST02陶瓷諧振器
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Type 系列 | Frequency | Operating Temperature 工作溫度 |
| CX5032GA08000H0PST02 | AVX Corp/Kyocera Corp | CX5032GA, Kyocera | MHz Crystal | 8MHz | -40°C ~ 125°C |
| CX5032GA08000H0PST02 | AVX Corp/Kyocera Corp | CX5032GA, Kyocera | MHz Crystal | 8MHz | -40°C ~ 125°C |
| CX5032GA08000H0PST02 | AVX Corp/Kyocera Corp | CX5032GA, Kyocera | MHz Crystal | 8MHz | -40°C ~ 125°C |
| CX5032GB10000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 10MHz | -10°C ~ 70°C |
| CX5032GB10000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 10MHz | -10°C ~ 70°C |
| CX5032GB10000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 10MHz | -10°C ~ 70°C |
| CX5032GB16000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 16MHz | -10°C ~ 70°C |
| CX5032GB16000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 16MHz | -10°C ~ 70°C |
| CX5032GB16000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 16MHz | -10°C ~ 70°C |
| CX5032GB20000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 20MHz | -10°C ~ 70°C |
| CX5032GB20000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 20MHz | -10°C ~ 70°C |
| CX5032GB12000H0HPQZ1 | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 12MHz | -40°C ~ 85°C |
| CX5032GB12000H0HPQZ1 | 陶瓷諧振器 | CX5032GB, Kyocera | MHz Crystal | 12MHz | -40°C ~ 85°C |
| CX5032GB12000H0HPQZ1 | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 12MHz | -40°C ~ 85°C |
| CX5032GB27000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 27MHz | -10°C ~ 70°C |
| CX5032GB27000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 27MHz | -10°C ~ 70°C |
| CX5032GB27000H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 27MHz | -10°C ~ 70°C |
| CX5032GB14318H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 14.31818MHz | -10°C ~ 70°C |
| CX5032GB14318H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 14.31818MHz | -10°C ~ 70°C |
| CX5032GB14318H0PESZZ | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 14.31818MHz | -10°C ~ 70°C |
| CX5032GB16000H0HPQZ1 | AVX Corp/Kyocera Corp | CX5032GB, Kyocera | MHz Crystal | 16MHz | -40°C ~ 85°C |
