KDS晶振,貼片晶振,DSX210GE晶振

頻率：16.000MHZ~64.000MHZ

尺寸：2.0*1.6mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等.

訂購熱線：0755-27837162

晶振技術參數點擊下載

KDS-1

日本大真空株式會社,天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS集團,將促進對全球環保事業的承諾. 1:努力減少有害物質的妥善管理,為客戶提供環保產品. 2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作. 3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動.
日本大真空株式會社,KDS品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片石英晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.

JLX-1

KDS晶振,貼片晶振,DSX210GE晶振.2016mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求.
KDS貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使石英晶體諧振器晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

JLX-2

RB-1

KDS晶振	符號	DSX210GE晶振	基本信息對照表
Crystal標準頻率	f_nom	16.000MHZ~64.000MHZ
儲存溫度	T_stg	-40℃~+150℃	裸存
工作溫度	T_use	-40℃~+125℃	特定的溫度
激勵功率	DL	10μW (100μW Max.)	如你有最大激勵功率為10μW 需求,請聯系我們金洛鑫電子
精度	f_— l	±30 ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	8pF/10pF/12pF	可按客戶需求指定
串聯電阻（ESR）	R1	70kΩ Max.	70kΩ ~ 45kΩ
頻率老化	f_age	±3×10-6/year Max.	+25℃, 第一年

JLX-3

RB-3

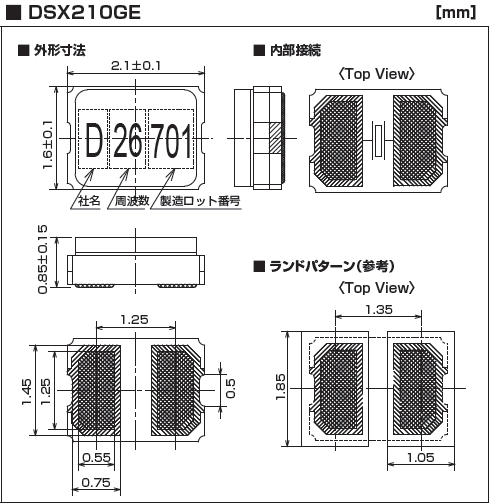

DSX210GE 2016

JLX-4

RB-4

抗沖擊

晶體產品可能會在某些條件下受到損壞。例如壓電石英晶體諧振器從桌上跌落或在貼裝過程中受到?jīng)_擊。如果進口晶振已受過沖擊請勿使用。

輻射

暴露于輻射環境會導致產品性能受到損害，因此應避免照射。DST310S晶振,金屬殼二腳貼片晶振,32.768K石英晶體諧振器

化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解SMD晶振或包裝材料的環境下使用或儲藏這些產品。

粘合劑

請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）

鹵化合物

請勿在鹵素氣體環境下使用耐高溫晶振。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。KDS晶振,石英晶振,DST310S晶振

靜電

過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。KDS晶振,貼片晶振,DSX210GE晶振

JLX-5

RB-5

振蕩電路的檢查方法
振蕩頻率測量
必須盡可能地測量安裝在電路上的陶瓷面晶振的振蕩頻率的真實值，
使用正確的方法。在振蕩頻率的測量中，通常使用探頭和頻率計數器。然而,
我們的目標是通過限制測量工具對振蕩電路本身的影響來測量。
有三種頻率測量模式，如下面的圖所示（圖）。2, 3和4）。最
精確的測量方法是通過使用任何能夠精確測量的頻譜分析儀來實現的。
接觸振蕩電路。
探針不影響圖2，因為緩沖器的輸出是通過輸入振蕩電路的輸出來測量的。
逆變器進入下一階段。KDS晶振,貼片晶振,DSX210GE晶振
探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。
圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。
輸出點之間的電容（3 pF以下XTAL終端IC）和探針。
然而，應該注意到，使用這種方法2016石英晶體輸出波形較小，測量不能依賴于
即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。
