當前位置：首頁 » 貼片晶振 » ECScrystal晶振 » 伊西斯晶振CSM-8M,ECS-250-18-20BM-JEN-TR貼片諧振器

prevnext

伊西斯晶振CSM-8M,ECS-250-18-20BM-JEN-TR貼片諧振器

頻率：25MHZ

尺寸：7.0*5.0mm

伊西斯晶振CSM-8M,ECS-250-18-20BM-JEN-TR貼片諧振器,SMD晶振,石英晶體諧振器,無源晶體,石英晶體,音叉晶體,型號CSM-8M晶振,編碼ECS-250-18-20BM-JEN-TR是一款金屬面貼片型的水晶振動子,尺寸為7050mm,頻率為25MHZ,負載電容18pF,精度±20ppm,工作溫度-40°C~+85°C,采用高超的生產技術打磨而成,具備高精度低損耗的特點,比較適合用于智能家居,通信設備,無線網絡等領域.

ECS-080-18-20BM-JEN-TR石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.伊西斯晶振CSM-8M,ECS-250-18-20BM-JEN-TR貼片諧振器

訂購熱線：0755-27837162

ECS-250-18-20BM-JEN-TR晶振 參數表

ECS晶振	單位	CSM-8mr晶振	石英晶振基本條件
標準頻率	f_nom	25MHz	標準頻率
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±20 × 10-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.jftz888.com/
頻率溫度特征	f_tem	±50 × 10-6/-20°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	18pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R1	40 Ohms	-20°C~+70°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

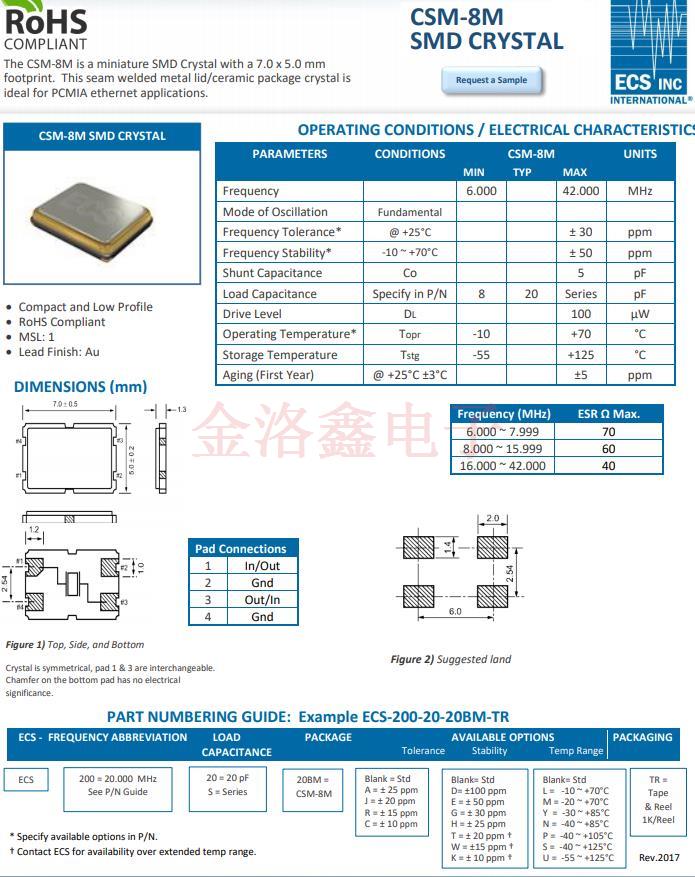

伊西斯晶振CSM-8M,ECS-250-18-20BM-JEN-TR貼片諧振器 尺寸圖

使用注意事項

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。伊西斯晶振CSM-8M,ECS-250-18-20BM-JEN-TR貼片諧振器
PCB設計指導:

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于5032晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項:

(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些貼片石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。

(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。伊西斯晶振CSM-8M,ECS-250-18-20BM-JEN-TR貼片諧振器

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Frequency	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
ECS-060-18-20BM-JEN-TR	ECS晶振	CSM-8M	6MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-060-18-20BM-JEN-TR	ECS晶振	CSM-8M	6MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-060-18-20BM-JEN-TR	ECS晶振	CSM-8M	6MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-073-18-20BM-JEN-TR	ECS晶振	CSM-8M	7.3728MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-073-18-20BM-JEN-TR	ECS晶振	CSM-8M	7.3728MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-073-18-20BM-JEN-TR	ECS晶振	CSM-8M	7.3728MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-080-18-20BM-JEN-TR	ECS晶振	CSM-8M	8MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-080-18-20BM-JEN-TR	ECS晶振	CSM-8M	8MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-080-18-20BM-JEN-TR	ECS晶振	CSM-8M	8MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-250-18-20BM-JEN-TR	ECS晶振	CSM-8M	25MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-250-18-20BM-JEN-TR	ECS晶振		25MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
ECS-250-18-20BM-JEN-TR	ECS晶振	CSM-8M	25MHz	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.051" (1.30mm)
