當前位置：首頁 » 貼片晶振 » ECScrystal晶振 » ECS晶體,貼片晶振,ECX-19A晶振

prevnext

ECS晶體,貼片晶振,ECX-19A晶振

頻率：3.579545MHz~80.000MHz

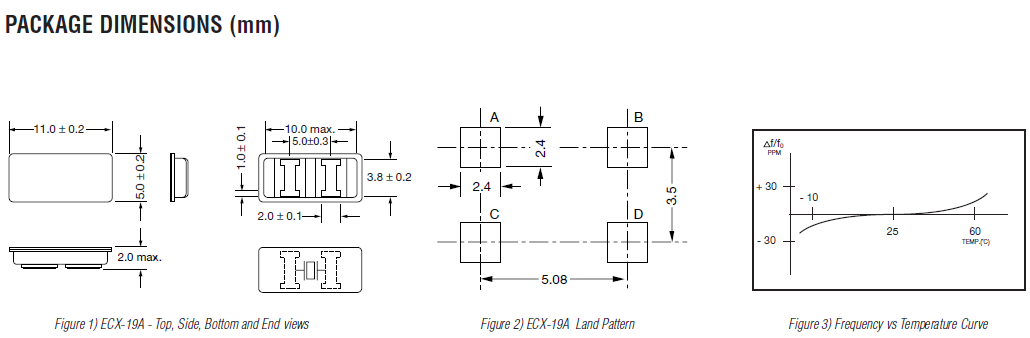

尺寸：11.0*5.0*2.0mm

貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型?薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27837162

ECS-2

ECS公司是世界一流的研究機構和電子設備設計師公認的創新頻率控制解決方案的前15的全球開發商和制造出全球競爭者數超過600的。我們的全球支持工作力超過225家制造工廠，物流中心位于香港之內;韓國首爾;.煙臺，中國，當然還有美國我們?nèi)蚴杖氩粓?bào)也不上市，由于其私人和專有所有權狀態。ECS公司的石英晶振是通過全球子公司的供應鏈網絡進行戰略性的交付位于主要設計中心，客戶合同制造子公司和主要市場。
ECS Inc.在美國擁有約50名員工，遍布全球15多個國家，擁有世界一流的營銷，銷售，分銷，工程和客戶服務團隊，每天都在全球技術網絡中工作，專注于為客戶提供最佳的應用解決方案。ECS晶體公司的基石。這一驅動原則是通過客戶，供應商和員工的協作，每次都做正確的事情，確保上級產品和服務，并贏得了ECS公司在創新，產品質量和客戶服務方面享有世界一流的聲譽。ECS晶體,貼片晶振,ECX-19A晶振

JLX-1

ECS-1

ECS晶體,貼片晶振,ECX-19A晶振.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求.
ECS石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，石英晶振通過合理的真空退火技術可提高石英水晶振動子主要參數的穩定性，以及提高石英晶振的年老化特性。ECS-73-20-19A-TR晶振,大體積石英晶體,ECX-19A晶振

JLX-2

ECS晶振	單位	ECX-19A晶振	石英晶振基本條件
標準頻率	f_nom	3.579545MHz~80.000MHz	標準頻率
儲存溫度	T_stg	-30°C~+85°C	裸存
工作溫度	T_use	-10°C~+70°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30 × 10^-6 (標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.jftz888.com/
頻率溫度特征	f_tem	±50 × 10^-6/-10°C~+70°C	超出標準的規格請聯系我們.
負載電容	CL	20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C~ +70°C, DL = 100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

ecx-19a 11_5

JLX-4

RB-4

操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。ECS晶振,貼片晶振,ECX-19A晶振
使用環境（溫度和濕度）
請?jiān)谝?guī)定的溫度范圍內使用石英晶體。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
激勵功率
在晶體單元上施加過多驅動力，會導致SMD晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募?lì)功率（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。ECS-73-20-19A-TR晶振,大體積石英晶體,ECX-19A晶振
負載電容
振蕩電路中負載電容的不同，可能導致進口晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
