愛普生晶振,貼片晶振,FC-12D晶體,FC-12D 32.7680KA-A3
頻率：32.768KHz

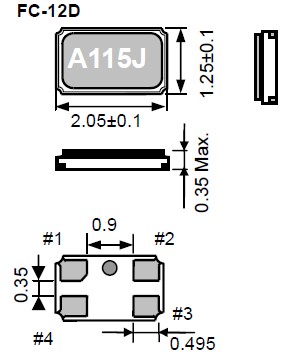

尺寸：2.05*1.2*0.35mm
工作溫度:-55℃~+125℃
工作溫度:-40℃~85℃
負載電容:12.5pF
2520mm體積的晶振,"FC-12D 32.7680KA-A3"可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲.
晶振技術參數點擊下載
愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事壓電石英晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔."FC-12D 32.7680KA-A3"
愛普生晶振,貼片晶振,FC-12D晶體,"FC-12D 32.7680KA-A3",是來自日本進口品牌的一款2.0*1.2mm貼片晶體,厚度只有0.35mm,也許比一枚1元硬幣還要小,標準的晶振頻率是±20ppm,即使擁有這么小的體積,精準度卻依然高,工作時的溫度范圍是-40℃~+85℃之間,負載電容從7pF到12.5pF可供選擇,穩定性高,深得用戶們的喜愛.2012四腳石英晶體,32.768K貼片諧振器,FC-12D晶振
|
愛普生晶振 |
單位 |
FC-12D晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-40°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
0.25μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±20 × 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
7pF、9pF、12.5pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸FC-12D晶振的表面。愛普生晶振,貼片晶振,FC-12D晶體,"FC-12D 32.7680KA-A3"
使用環境（溫度和濕度）
請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
晶體單元/諧振器
激勵功率
在晶體單元上施加過多驅動力，會導致FC-12D貼片晶振特性受到損害或破壞。電路設計必須能夠維持適當?shù)募罟β?（請參閱“激勵功率”章節內容）。
負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。2012四腳石英晶體,32.768K貼片諧振器,FC-12D晶振,"FC-12D 32.7680KA-A3"
負載電容
振蕩電路中負載電容的不同，可能導致32.768K愛普生貼片晶振振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
1、設計振蕩回路的注意事項
1.驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。2012四腳石英晶體,32.768K貼片諧振器,FC-12D晶振,"FC-12D 32.7680KA-A3"
2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。愛普生晶振,貼片晶振,FC-12D晶體,"FC-12D 32.7680KA-A3"
頻率和負載電容特征圖器
振蕩回路參數設置參考
