愛普生晶振,進口晶振,FC-13A晶體,FC-13A 32.7680KA-A3

頻率：32.768KHz

尺寸：3.2*1.5mm

型貼片石英晶振,"FC-13A 32.7680KA-A3"外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSON愛普生晶振公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商.

jlx-1

愛普生晶振,進口晶振,FC-13A晶體,"FC-13A 32.7680KA-A3",這款表面貼片型二腳石英晶體諧振器最大的優勢就是體積小,尺寸只有3.2*1.5mm大小,可以為產品大大的減小電路板的占用空間,并且這款FC-13A晶體的精度高,可以耐高溫,即使是在極其惡劣的情況下也可以保持振蕩.

jlx-2

愛普生晶振	符號	FC-13A晶振	愛普生晶振基本信息對照表
Crystal標準頻率	f_nom	32.768kHz
儲存溫度	T_stg	-55°C — +125°C	裸存
工作溫度	T_use	-40°C — +85°C	愛普生晶振特定的溫度
激勵功率	DL	0.5μW (1.0μW Max.)	如你有最大激勵功率為1.0μW 需求,請聯系我們金洛鑫電子
精度	f_— l	±20ppm、±30ppm、±50ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	9pF, 12.5pF	可按客戶需求指定
串聯電阻（ESR）	R₁	70kΩ Max.	70kΩ — 45kΩ
頻率老化	f_age	±3 ×10^-6 / year Max.	+25°C, 第一年

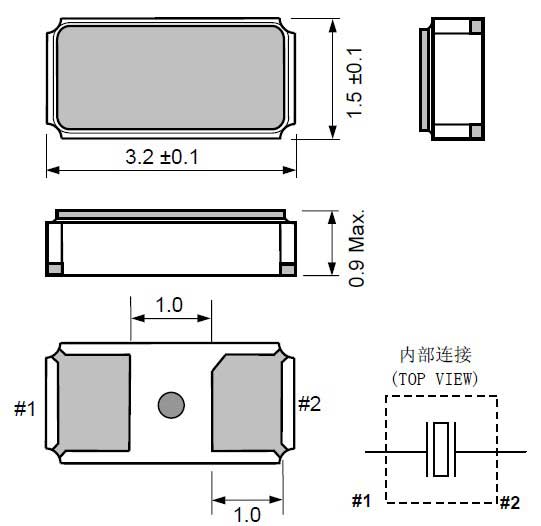

FC-13Acct

jlx-4

抗沖擊
晶體產品可能會在某些條件下受到損壞。例如FA-13A晶體從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。愛普生晶振,進口晶振,FC-13A晶體,"FC-13A 32.7680KA-A3"
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解愛普生32.768K晶振或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。FC-13A晶振,愛普生3215貼片型音叉晶振,二腳金屬面石英晶體,"FC-13A 32.7680KA-A3"
靜電
過高的靜電可能會損壞32.768K進口晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

jlx-5

輸出波形與測試電路
1.時序表

2.測試條件
(1)電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。FC-13A晶振,愛普生3215貼片型音叉晶振,二腳金屬面石英晶體,"FC-13A 32.7680KA-A3"
電源電壓阻抗低于電阻 2Ω。
(2)其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。愛普生晶振,進口晶振,FC-13A晶體
(3)其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
