NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振
頻率：24MHZ
尺寸：2.0mm×1.6mm
NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振 ,NDK車規晶振,NZ2016SH四腳貼片晶振,NZ2016SH-24.000MHZNSC5022C車載有源晶振,2016mm晶振,石英晶體振蕩器,耐高溫晶振,汽車電子專用晶振,無線通信設備晶振,音頻設備晶振
NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振 ,NDK車規晶振,NZ2016SH四腳貼片晶振,NZ2016SH-24.000MHZNSC5022C車載有源晶振,2016mm晶振,石英晶體振蕩器,耐高溫晶振,汽車電子專用晶振,無線通信設備晶振,音頻設備晶振
NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振
|
NDK晶振規格 |
NZ2016SH晶振 |
石英晶振基本條件 |
|
標準頻率 |
24MHz |
標準頻率，可提供其他頻率 |
|
儲存溫度 |
-55℃~+125℃ |
裸存 |
|
工作溫度 |
-40℃~+85℃ |
標準溫度 |
|
上升(Tr) /下降(Tf)時間 |
5 ns Max. |
|
|
頻率穩定度 |
±50ppm
|
+25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息,http://www.jftz888.com/
|
|
啟動時間 |
4 ms Max. |
超出標準的規格請聯系我們. |
|
輸出負載 |
15pF |
超出標準說明,請聯系我們. |
| 輸出方式 | CMOS |
|
| 電源電流 |
90mA Max. |
|
|
電源電壓 |
3V
|
|
|
頻率老化 |
±1×10-6/year Max. |
+25°C,第一年 |

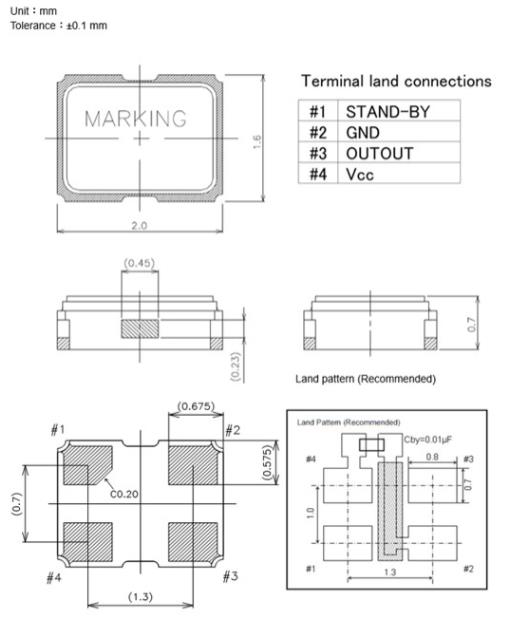

NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振
NDK車規晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C車載有源晶振
1.熱影響：重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
2.安裝方向：石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
3.通電：不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
4.有源晶振的負載電容與阻抗：負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,石英晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
