當前位置：首頁 » 貼片晶振 » PletronicsCrystal晶振 » 低抖動石英振蕩器,PE77J貼片晶振,Pletronics振蕩器,PE7720JEW-100.0MDK,PECL輸出晶振

prevnext

低抖動石英振蕩器,PE77J貼片晶振,Pletronics振蕩器,PE7720JEW-100.0MDK,PECL輸出晶振

頻率：100MHz

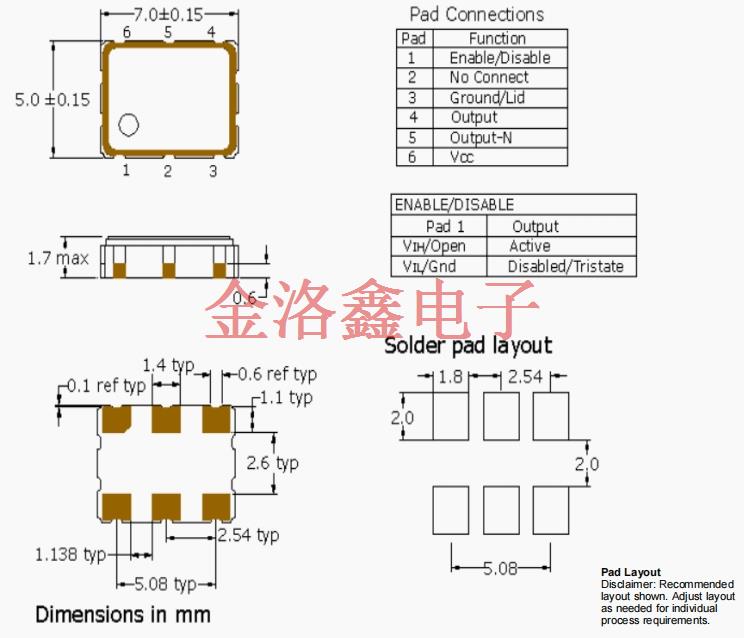

尺寸：7.00 x 5.00mm

低抖動石英振蕩器,PE77J貼片晶振,Pletronics振蕩器,PE7720JEW-100.0MDK,PECL輸出晶振 PE7720JEW-100.0MDK 是 Pletronics 旗下的 PE77J 貼片晶振，屬于低抖動石英振蕩器，采用 PECL 輸出。它可輸出精準的 100.0MHz 頻率，為電子設備提供穩定的時鐘信號?；谑⒉牧?，具備良好的頻率穩定性。低抖動特性有效提高信號質量，降低誤碼率。PECL 輸出適合高速數據處理，貼片封裝便于安裝和集成。廣泛應用于通信、網絡、高性能計算等領域，有助于提升設備的性能和可靠性，是追求高精度時鐘信號的理想選擇。

訂購熱線：0755-27837162

JLX-1 低抖動石英振蕩器,PE77J貼片晶振,Pletronics振蕩器,PE7720JEW-100.0MDK,PECL輸出晶振

在對時鐘信號穩定性和準確性要求極高的電子領域，Pletronics 的 PE7720JEW - 100.0MDK 低抖動石英晶體振蕩器表現卓越。它是一款采用 PECL 輸出的貼片晶振，屬于 PE77J 系列。該7050振蕩器以石英為核心材料，石英的優良特性賦予其出色的頻率穩定性。它能精準輸出 100.0MHz 的頻率，為各類電子設備提供穩定的時鐘基準。其最大的亮點在于低抖動特性，極低的抖動意味著信號更加穩定，能有效降低數據傳輸過程中的誤碼率，確保設備在高速運行時的可靠性。PECL 輸出接口具有高速、低噪聲的特點，非常適合高速數據處理和傳輸?shù)膽?yīng)用場景。貼片式封裝設計不僅方便在電路板上安裝，還能適應電子設備小型化、集成化的發展趨勢。無論是在通信基站、高速網絡設備，還是高性能計算系統中，這款有源晶振都能憑借其卓越性能，保障設備穩定、高效地運行。

Pletronics晶振公司創建于1979年,主要研發生產晶振,石英晶振,有源晶體,石英晶體振蕩器等元件.至今已有超過30年之久的工程和制造經驗.所生產的產品使用范圍廣包括亞洲、歐洲和北美的制造業.Pletronics晶振公司擁有國際工程,物流和銷售支持.產品設計創新,價格競爭有優勢,訂貨交期時間短在業界具有較好的聲譽.
Pletronics晶振公司關注用戶需求,不斷研發新品,改善現有產品.能夠滿足不同客戶對于石英晶振, 貼片晶振,溫補晶體振蕩器等頻率控制元件的需求提供一個完整的解決方案.
Pletronics晶振公司運用ISO14001環境管理系統進行環境管理,盡最大可能減小業務活動對環境造成的負擔,并通過業務發展推進環境改善.

JLX-2 低抖動石英振蕩器,PE77J貼片晶振,Pletronics振蕩器,PE7720JEW-100.0MDK,PECL輸出晶振

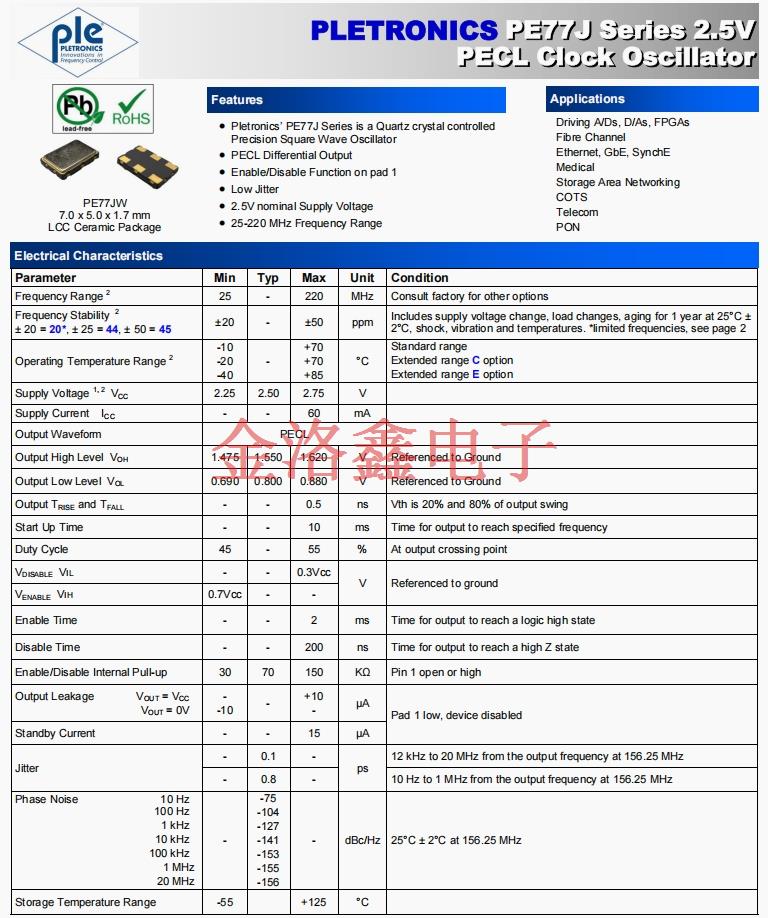

Parameter	Min	Typ	Max	Unit
Frequency Range 2	25	-	220	MHz
Frequency Stability 2 ± 20 = 20*, ± 25 = 44, ± 50 = 45	±20	-	±50	ppm
Operating Temperature Range 2	-10 -20 -40	-	+70 +70 +85	°C
Supply Voltage 1, 2 VCC	2.25	2.50	2.75	V
Supply Current ICC	-	-	60	mA
Output Waveform	PECL
Output High Level VOH	1.475	1.550	1.620	V
Output Low Level VOL	0.690	0.800	0.880	V
Output TRISE and TFALL	-	-	0.5	ns
Start Up Time	-	-	10	ms
Duty Cycle	45	-	55	%
VDISABLE VIL	-	-	0.3Vcc	V
VENABLE VIH	0.7Vcc	-	-	V
Enable Time	-	-	2	ms
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	KΩ
Output Leakage VOUT = VCC VOUT = 0V	- -10	-	+10 -	µA
Standby Current	-	-	15	µA
Jitter	-	0.1	-	ps
Jitter	-	0.8	-	ps
Phase Noise 10 Hz 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 20 MHz	-	-75 -104 -127 -141 -153 -155 -156	-	dBc/Hz
Storage Temperature Range	-55		+125	°C

JLX-3 低抖動石英振蕩器,PE77J貼片晶振,Pletronics振蕩器,PE7720JEW-100.0MDK,PECL輸出晶振

JLX-4

低抖動石英振蕩器,PE77J貼片晶振,Pletronics振蕩器,PE7720JEW-100.0MDK,PECL輸出晶振

所有產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用石英晶體產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
