EPSON晶振FC-12M,X1A000061000200無源貼片晶振
頻率：32.768KHZ
尺寸：2.0*1.2mm
EPSON晶振FC-12M,X1A000061000200無源貼片晶振,頻率32.768KHZ,負載電容12.5 pF,精度+/-20.0 ppm,智能卡晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,以及高穩定性能,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,產品被廣泛使用于智能家居,時鐘產品,網絡通訊,無線設備等領域。
X1A000061000200晶振參數表
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| FC-12M | FC-12M TYPE | |||
| 額定頻率范圍 | f_nom | 32.768kHz | 32kHz to 77.5kHz |
請聯系我們以便獲取其它可用 頻率的相關信息 |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 | |
| 工作溫度 | T_use | -40 °C to +85 °C | ||
| 激勵功率 | DL | 0.5µW Max. | ||
| 頻率公差（標準） | f_tol |
±20 × 10-6 ±30 × 10-6 |
+25 °C,DL=0.1 µW 如需更嚴格的公差,請聯系我們 | |
| 拐點溫度 | Ti | +25 °C±5 °C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max | ||
| 負載電容 | CL | 12.5pF | 請與我們聯系除了12.5 pF | |
| 串聯電阻（ESR） | R1 | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串聯電容 | C1 | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路電容 | C0 | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 | |

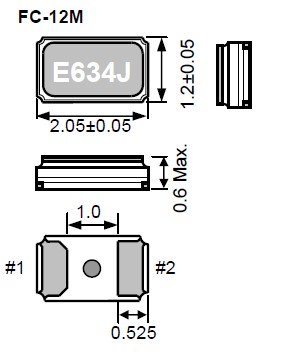

EPSON晶振FC-12M,X1A000061000200無源貼片晶振 尺寸圖
使用注意事項
晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業，但如果是超過規格以上的高溫，則頻率有可能發生較大的變化，因此請避免不 必要的高溫度。EPSON晶振FC-12M,X1A000061000200無源貼片晶振
32.768K產品的共同點
粘合劑
請勿使用可能導致32.768KHZ貼片晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致32.768K晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無源晶振無法產生振蕩和/或非正常工作.
關于產品設計
機械振動的影響：當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導：(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。EPSON晶振FC-12M,X1A000061000200無源貼片晶振
品牌
編碼
LxWxH/尺寸
Model/型號
Frequency/頻率
CL Value/負載
Freq.tol./頻率 @+25°C
Oper. Temper. Range/工作溫度
EPSON愛普生
X1A000061000200
2.05 x 1.2 x 0.6 mm
FC-12M
32.768000 kHz
12.5 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000061000300
2.05 x 1.2 x 0.6 mm
FC-12M
32.768000 kHz
12.5 pF
+/-30.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000061000800
2.05 x 1.2 x 0.6 mm
FC-12M
32.768000 kHz
9 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000061003000
2.05 x 1.2 x 0.6 mm
FC-12M
32.768000 kHz
8 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000061003200
2.05 x 1.2 x 0.6 mm
FC-12M
32.768000 kHz
6.6 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生晶振
X1A000021000200
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
10 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021000700
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
10 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021000800
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
10 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021001000
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
9 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021001100
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
10 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021001200
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
10 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021001300
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
9 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021001400
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
9 pF
-10.0/+30.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021001500
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
9 pF
20.0/+60.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000021001600
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
7 pF
+/-20.0 ppm
-40 to +85 °C
EPSON愛普生
X1A000061000600
2.05 x 1.2 x 0.6 mm
FC-12M
32.768kHz
7 pF
+/-20.0 ppm
-40 to +85 °C
