愛普生晶振,溫補晶振,TG-5006CJ晶振,X1G0041310009晶振

頻率：13.000MHz~52.000MHz

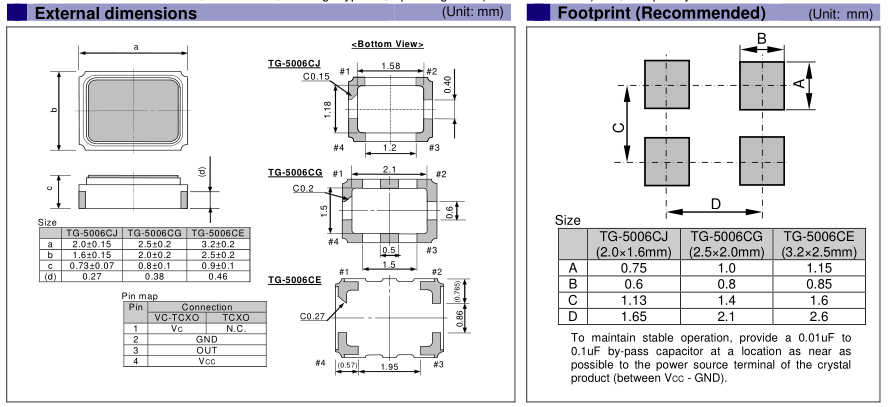

尺寸：2.0*1.6*0.73mm

智能手機晶振,產品具有高精度超小型的表面貼片型有源晶振,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：0755-27837162

晶振技術參數點擊下載

EPSON-1

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.僅此在音叉振子和石英晶體振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”.
EPSON愛普生晶振公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界.

愛普生晶振,溫補晶振,TG-5006CJ晶振,X1G0041310009晶振.2016mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V±0.1Vto+3.3V±0.1V 對應IC可能)滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.
石英晶振的切割設計：用不同角度對有源晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。

愛普生晶振	標示	TG-5006CJ晶振	晶振基本信息對照表
標準范圍	f0	13.000MHz～52.000MHz
電源電圧	Vcc	＋1.7V~＋3.3V
輸出電流	Icc	3.5 mA max.	Vcc=3.3V
頻率負載	L_CMOS	10pF
標準頻率偏差	f_tol	±2.0×10-6 max.	初期偏差、周波數溫度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
輸出電壓	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
對稱	SYM	40%～60%	50% Vcc
標準時間	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%

X1G0041310009晶振系列原廠編碼規格表：

原廠編碼	型號	頻率	尺寸封裝	輸出波	頻率容許偏差	工作溫度	頻率/溫度
X1G0041310004	TG-5006CJ	26.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm
X1G0041310006	TG-5006CJ	16.367667 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm
X1G0041310007	TG-5006CJ	16.368000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm
X1G0041310008	TG-5006CJ	16.369000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm
X1G0041310009	TG-5006CJ	19.200000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm
X1G0041310010	TG-5006CJ	26.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm
X1G0041310011	TG-5006CJ	38.400000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-0.50 ppm
X1G0041310013	TG-5006CJ	16.367667 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm
X1G0041310014	TG-5006CJ	16.368000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm
X1G0041310015	TG-5006CJ	16.369000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm
X1G0041310016	TG-5006CJ	19.200000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm
X1G0041310017	TG-5006CJ	26.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm
X1G0041310018	TG-5006CJ	38.400000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-2.0 ppm	-30 to +85 °C	+/-2.00 ppm
X1G0041310026	TG-5006CJ	40.000000 MHz	2.00 x 1.60 x 0.73 mm	Clipped sine wave	+/-1.5 ppm	-30 to +85 °C	+/-0.50 ppm

清洗
關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個2016溫度補償型振蕩器產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。
撞擊
雖然石英晶體振蕩器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。
裝載
2016超小有源晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。
＜引線類型產品＞
當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致玻璃出現裂痕，從而引起性能劣化。
保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化。
請在沒有直射陽光，不發生結露的場所保管。

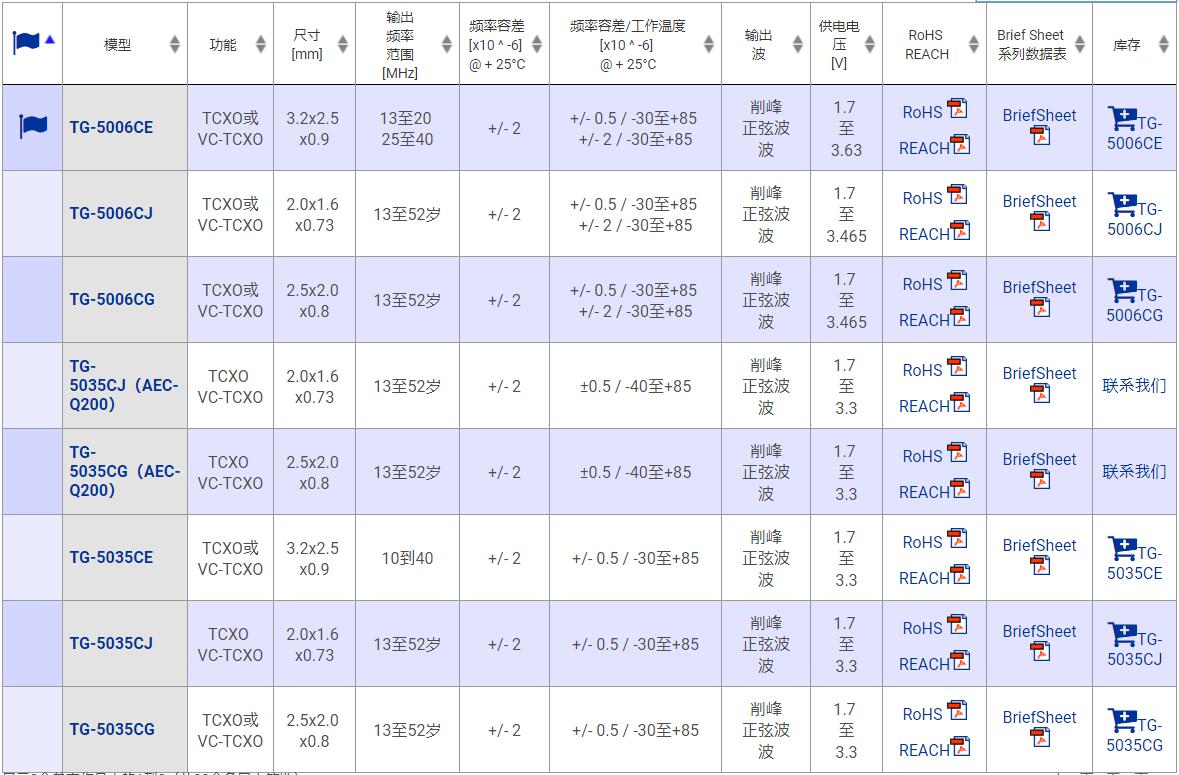

愛普生TG-5006CJ溫補晶振系列型號:

晶體諧振腔的形式模式，但泛音振蕩或基波。振蕩開始代替。在基本諧振的情況下（MHz頻段）反饋電阻通常是1米。在泛音諧振器（兆赫頻帶）的情況下，值取決于IC和頻率特性，但在幾個范圍內。在音叉式諧振器的案例（kHz頻段），需要連接一個電阻10米或更?。限制流入諧振器的電流，調節負電阻和勵磁。電平，防止諧振腔的反常振蕩，抑制頻率波動。C1、C2電容器調節負電阻、勵磁電平和振蕩頻率。還設置有給定負載能力。愛普生晶振,溫補晶振,TG-5035CG晶振,X1G003851A058晶振
適當?shù)目刂齐娮柚担≧D）取決于溫補晶體振蕩器的類型，頻帶和設備的價值。電容器（C1，C2）。精確值是通過測量振蕩電路的特性來確定的（包括負電阻和驅動級）。AT切割諧振器（兆赫頻帶）的參考值在幾個范圍內。音叉式諧振器（kHz頻段）的參考值在100 K?幾K?范圍。安裝電容器的適當值取決于諧振器的類型、頻帶、控制電阻器的值和振蕩的順序，在3 pF的范圍內- 33 pF左右，僅供參考。
