Greenray晶振,有源晶振,Y1600晶振

頻率：10.000MHz~50.000MHz

尺寸：20.32mm*12.70mm

被廣泛使用于無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,符合RoHS/無鉛.

訂購熱線：0755-27837162

Gree-1

Greenray格林雷工業是一家領先的精密晶體振蕩器,貼片晶振,有源晶振,石英晶體振蕩器制造商.格林雷還為廣大用戶提供具有良好可靠性,在產品中使用性能穩定強的自校準振蕩器,石英晶體振蕩器.Greenray格林雷晶振實業公司從研發生產到銷售所使用的材料均符合ROHS環保要求,所生產的石英晶振晶體達到了歐盟環保要求.
對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.Greenray晶振遵守所有適用的有關環境、健康和安全的法律和法規,以及公司自己的有關環境、工業衛生和安全的方針和承諾.XO時鐘晶體振蕩器,20.32*12.70有源晶體,Y1600晶振

Gree-2
Greenray晶振,有源晶振,Y1600晶振.擁有20.32mm*12.70mm大體積的一種堅固的XO低相位噪聲高性能時鐘振蕩器,比較罕見的引腳型有源晶振,晶振頻率從10M~50M之間可供選擇,常規的精準度是±10ppm,電源電壓最低可以達到0.5V~4.5V,具有低相噪,低電壓,低耗能的進口有源晶體產品.
格林雷的石英晶體振蕩器有插件晶振(DIP)、貼片晶振(SMD)封裝，插件晶振如長方形的DIP14封裝，正方形的DIP8插件晶振封裝等，貼片晶振有7.0*5.0mm貼片晶振、6.0*3.5mm貼片晶振，5.0*3.2mm貼片晶振，3.2*2.5mm貼片晶振，2.5*2.0mm貼片晶振等封裝。

JLX-2

RB-2

型號		*Y1600晶振 (XO)20.3212.70mm**
輸出頻率范圍		10~50MHz
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+3.3V
電源電壓（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待機時電流		-
輸出電壓		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.（After 2 reflows）
	溫度特性	±0.5×10-6,±2.5×10-6 max./-30?+85℃ ±0.5×10-6,±2.5×10-6 max./-40?+85℃（Option）
	電源電壓特性	±0.2×10-6 max.（VCC ±5%）
	負載變化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

JLX-3

RB-3

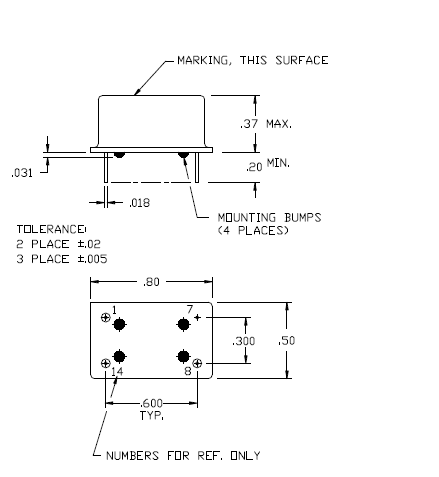

y1600 20.32 x 12.70 XO

JLX-4

RB-4

其他
＜晶體諧振器＞
如果過大的激勵電力對石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用。
讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍以上。XO時鐘晶體振蕩器,20.32*12.70有源晶體,Y1600晶振
＜晶體振蕩器＞
晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。
有些有源晶振沒有和旁路電容器進行內部連接。使用時，請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。
如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。
如果過大的激勵電力對諧振器外加電壓，有可能導致特性老化或損壞，因此請?jiān)跒V波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請?jiān)谶M(jìn)行清潔度管理的環境中使用。Greenray晶振,有源晶振,Y1600晶振

JLX-5

RB-5

設計振蕩回路的注意事項
1.驅動能力
驅動能力說明普通有源晶振單元所需電功率，其計算公式如下：
驅動能力 (P) = i2_Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。XO時鐘晶體振蕩器,20.32*12.70有源晶體,Y1600晶振

sjzrhl_1

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加長方形鐘振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

sjzrhl_2

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。Greenray晶振,有源晶振,Y1600晶振

sjzrhl_3
