CTS系列139OCXO提供了穩定性準確性和相位噪聲性能
標準化的數據傳輸協議,如同步光網絡(SONET)和同步數字體系(SDH),允許多個數字信號(如語音,視頻或數據)被復用(即組合)并同步長距離傳輸.這要求所有網絡元素緊密協同工作,通過使用具有必要精度和穩定性的共同時鐘參考來實現這一點,以滿足第一層標準.
然而,在整個網絡中,需要設置為公共時間源的本地時間參考,因?yàn)樗鼈儗⒃谶B接到公共時鐘丟失的情況下保持各個設備同步.如果沒有本地時間參考,網絡時間在任何信號保持期間將迅速失去準確性,導致錯誤和數據丟失.第三層E是SONET和SDH網絡中本地時間源的準確性,穩定性和保持標準,例如石英基的爐控晶體振蕩器(OCXO振蕩器)可以實現這一標準.雖然OCXO不如原子鐘或GPS準確,但它完全有能力在下游網絡設備中保持時間,即使在延長的保持期間也是如此.同時,它們的價格遠低于基于銫和銣的時鐘,使其成為需要第三層E性能的應用的理想選擇.

139OCXO系列是如何工作的？
139OCXO系列是基于石英的時鐘振蕩器,它利用內部烤箱來嚴格控制其石英諧振器的溫度.由于石英晶體是壓電材料,當暴露在電場中時,它可以被制成以特定頻率振動,從而提供一個穩定的頻率輸出,可以作為時間參考.然而,石英晶體的頻率對溫度敏感,這意味著環境溫度的變化可能會導致頻率漂移.
OCXO通過將石英晶體密封在一個內部爐子中來規避這個問題,保持晶體在最佳溫度下,以滿足所需的頻率輸出.當環境溫度變化時,爐子會相應地補償這種變化,從而在整個-40到85℃的環境溫度范圍內保持內部溫度在設定點±1℃以?xún)?nèi).這一特性使得OCXO成為所有可用的基于石英的定時設備中最穩定和精確的,能夠達到Stratum3E標準的穩定性和精度.
此外,在內部烤箱中對石英晶體諧振器進行熱穩定處理有助于降低運行過程中可能出現的相位噪聲.溫度波動減少,振蕩器因此經歷的短期相位偏移也會相應減少,從而降低相位噪聲,提高信號質量.低相位抖動性能晶振產生也是Stratum3E標準的一個重要指標,是區分它與其較不嚴格的Stratum3對應標準的一個決定性因素.
139OCXO系列提供什么？

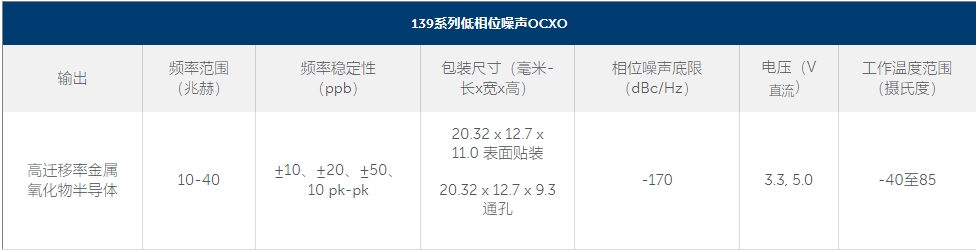

CTS的139OCXO系列專為滿足Stratum3E標準的操作需求而設計.它可以校準到九個標準頻率中的任何一個,范圍從10到30.72MHz,但應要求,也可以適應從10到40MHz的自定義頻率.
在穩定性方面,139OCXO系列在整個工作溫度范圍內提供真正的Stratum3E性能,峰對峰值達到10ppb.它還可以根據應用需求進行定制,以適應更窄的溫度范圍或更大的穩定性漂移.
然而,真正使139OCXO系列與眾不同的是其出色的相位噪聲性能.熱穩定石英諧振器,CTS精心切割的高機械品質因數晶體以及振蕩器電路放大器和平衡器都貢獻了一個典型的相位噪聲底噪水平,即-170dBc/Hz.
為了適應獨特的系統架構并最大化設計自由度,139系列可以以表面貼裝解決方案或DIL通孔封裝的形式獲得.這兩種版本尺寸都很小,并且都提供3.3或5.0VDC的電源電壓選項.
