CAN系列愛普生振蕩器具有超低電流消耗的5種尺寸封裝

各大生產廠家使用石英晶體振蕩器已經是普遍的現象了,只不過許多用戶依然在糾結用什么品牌的比較好,性價比更高?在這里,金洛鑫電子可以給大家推薦一個老品牌,原產地來自日本的愛普生晶振公司,關于這個品牌相信大家都非常熟悉了,幾十年來エプソン水晶デバイス都很重視頻率元件的未來與發展,尤其是近幾年,愛普生公司著重開發新型的振蕩器產品,并為不同的熱鬧產品設計適合的晶振.CAN系列雖然不是最新的晶體振蕩器產品,但從投入市場開始,每一款的銷量都很可觀,該系列共有5種不同的尺寸封裝可以選擇,以下是詳細的產品信息介紹.

愛普生晶振的SGxxxxCAN和SG-210STF是具有單端CMOS輸出的簡單封裝石英振蕩器(SPXO)系列.這些SPXO非常適合各種應用,例如IoT,可穿戴設備,醫療,工業,自動化等.這些SPXO具有低電流消耗和1.6V~3.63V的寬工作電壓以及-40~105°的寬工作溫度范圍,并提供5種不同的封裝尺寸,標準引腳輸出為2.0x1.6mm~7.0x5.0mm.

此SPXO石英晶體振蕩器系列使用內部?jī)?nèi)置IC可以長期提供穩定的電源.

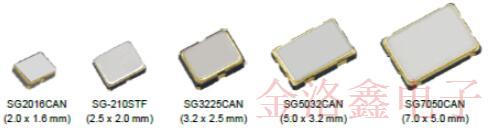

包裝尺寸:

-SG2016CAN:2.0x1.6x0.7mm(典型值).

-SG-210STF:2.5x2.0x0.8mm(典型值)

-SG3225CAN:3.2x2.5x1.05mm(典型值)

-SG5032CAN:5.0x3.2x1.1mm(典型值)

-SG7050CAN:7.0x5.0x1.3mm(典型值)

輸出頻率范圍:1MHz~75MHz(SG2016CAN:1.2MHz~75MHz)

電源電壓(Vcc):1.6V~3.63V

電流消耗(Icc):1.5mA(Vcc=1.8V,fo≤20MHz)

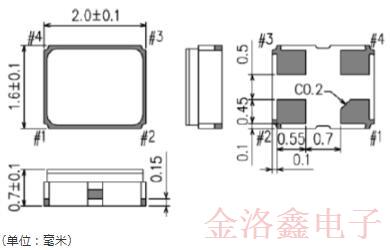

SG2016CAN(SPXO晶體振蕩器)

頻率范圍:1.2MHz~75MHz

電源電壓:1.8V~3.3V(典型值)

功能:待機(ST)

外形尺寸:2.0×1.6×0.7mm

工作溫度:-40℃~+105℃

注意:

ST引腳=高電平或“開路”:指定的頻率輸出.

ST引腳=低電平:輸出為高阻抗,振蕩停止.

為了保持穩定的工作狀態,在盡可能靠近晶振產品的電源端子的位置(Vcc-GND之間)提供一個0.01µF~0.1µF的旁路電容器.

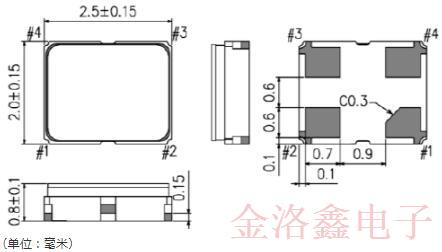

SG-210STF(晶體振蕩器):

頻率范圍:1MHz~75MHz

電源電壓:典型值為1.8V~3.3V

功能:待機(ST)

外形尺寸:2.5×2.0×0.8mm

工作溫度:-40℃~+105℃

振動模式:基礎

注意:

ST引腳=高電平或“開路”:指定的頻率輸出.

ST引腳=低電平:輸出為高阻抗,振蕩停止.

SG3225CAN(晶體振蕩器SPXO):

頻率范圍:1MHz?75MHz(基本模式)

電源電壓:1.8V~3.3V(典型值)

功能:待機(ST)

輸出:CMOS

工作溫度:-40℃~+105℃

注意:

ST引腳=“H”或“開路”:指定的頻率輸出.

ST引腳=“L”:輸出為高阻抗,振蕩停止.

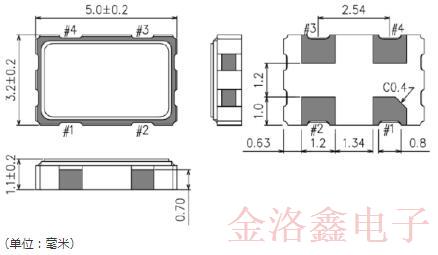

SG5032CAN(晶體振蕩器SPXO):

頻率范圍:1MHz?75MHz(基本模式)

電源電壓:1.8V~3.3V(典型值)

功能:待機(ST)

輸出:CMOS

工作溫度:-40℃~+105℃

注意:

ST引腳=“H”或“開路”:指定的頻率輸出.

ST引腳=“L”:輸出為高阻抗,振蕩停止.

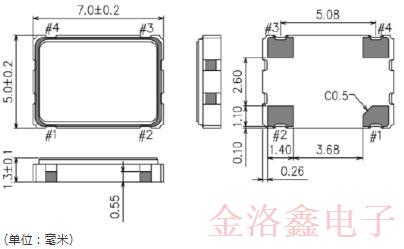

SG7050CAN(晶體振蕩器SPXO):

頻率范圍:1MHz?75MHz(基本模式)

電源電壓:1.8V~3.3V(典型值)

功能:待機(ST)

輸出:CMOS

工作溫度:-40℃~+105℃

注意:

ST引腳=“H”或“開路”:指定的頻率輸出.

ST引腳=“L”:輸出為高阻抗,振蕩停止.

從這些資料上看,這5種CAN系列有源貼片振蕩器除了體積不一樣之外,其他參數并沒有較大的差別,而且都屬于耐高溫類型的,這項性能非常加分,現在許多產品都有可耐高溫度,惡劣環境的要求.和新老客戶可以根據自家產品的要求,對應以上產品的規格,選出合適的一款,如果仍然不知道怎樣選擇,可以聯系金洛鑫電子0755-27837162,我們將提供可行的方案和選擇方法,讓客戶沒有后顧之憂!
