SG3225VEN系列低抖動差分振蕩器系列規格書

目前在全球范圍內有能力和實力量產差分晶體振蕩器的廠家和品牌,已經越來越多,但少有可以比肩日本愛普生晶振品牌的,他們自己開發設計的差分晶振,性能穩定,具有超低的相位抖動和相位噪聲.主要可用于國防,軍用,通信,工業,汽車等領域,而且愛普生公司很早之前,就開始供應小體積的3225mm封裝的差分系列型號.每一款都是根據市場的需求制造,可以對應不同的產品需求,客戶只需要選擇合適的規格和參數即可.

5G將成倍增加通信流量.5G通信網絡需要高速和寬帶,同時將噪聲水平降至最低.這可以通過通信設備的高頻低抖動參考時鐘來實現.使用上述OSC振蕩器,客戶可以從基本模式晶體輸入具有極低相位抖動和功率的高頻基準(最高500MHz),以實現出色的相位噪聲.

特征:

●水晶振蕩器(SPXO)

●頻率范圍:25MHz至500MHz

●輸出:LVDS

●電源電壓:典型值2.5V/3.3V(典型值)

●工作溫度:-40℃~+105℃

●低相位抖動:典型值為60fs.(fo=156.25MHz)

應用領域:

●網絡設備(路由器,交換機,光模塊等)

●數據中心

●測試測量設備,工廠自動化

●ADC和DAC等高速轉換器

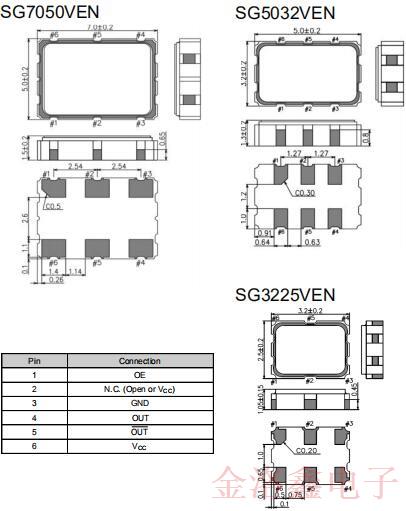

外形圖和端子分配:

典型表現:

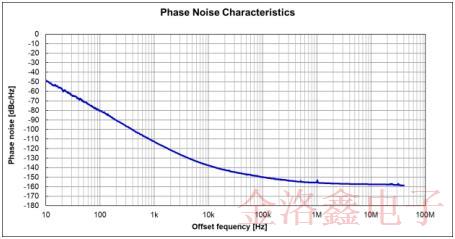

相位噪聲(fo=156.25MHz,VCC=3.3V)

相位抖動(12kHz至20MHz):60fs(典型值)

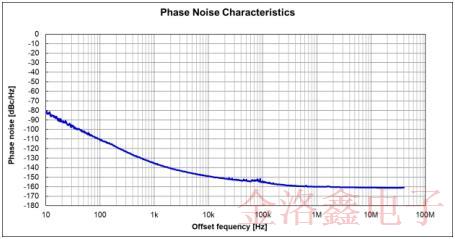

相位噪聲(fo=491.52MHz,VCC=3.3V)

相位抖動(12kHz至20MHz):30fs(典型值)

絕對最大額定值:

工作范圍:

*電源啟動時間(0％VCC→90％VCC)應大于150μs

*應在靠近差分晶振的VCC和GND引腳之間連接一個0.01F和一個0.1F的旁路電容

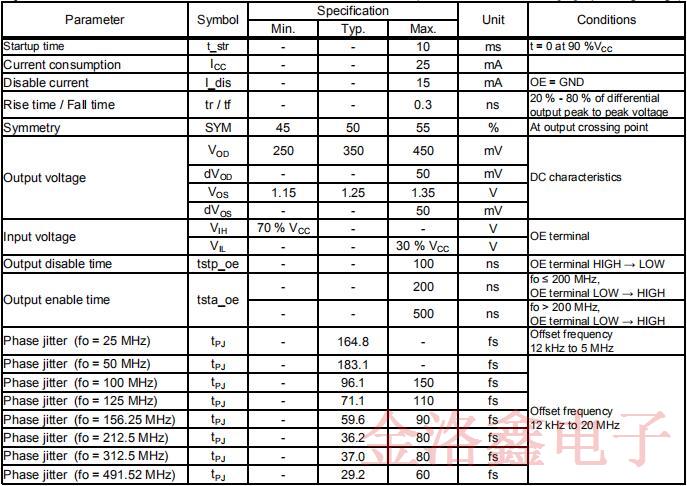

電氣特性:

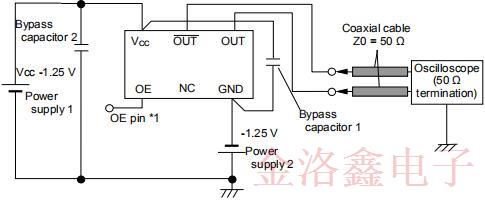

測試電路:

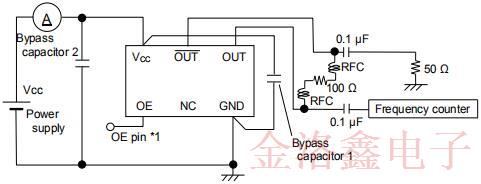

輸出頻率和電流消耗測試設置

波形觀察測試設置

*每個輸出跡線的長度應相同

*為了測量禁用電流,OE端子連接到GND

條件:

(1)示波器

帶寬至少應比測量頻率寬5倍

(2)在VCC和GND引腳之間應連接一個0.1F和一個10F的旁路電容

(3)使用內部阻抗低的電流表

(4)電源

電源啟動時間(0％VCC→90VCC)應大于150μs電源阻抗應盡可能低

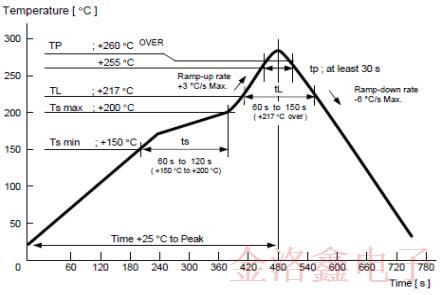

回流曲線:

IPC/JEDECJ-STD-020D.1

包裝信息:

(12-1)SG3225VEN

(1)包裝數量

產品編號的最后兩位(X1G005351xxxxxx/X1G005521xxxxxx)是定義包裝數量的代碼.對于2000個/卷,標準為“00”.

(2)編帶規格

符合EIA-481,IEC-60286和JISC0806

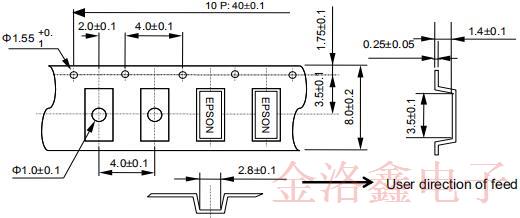

1)膠帶尺寸

載帶材料:PS(聚苯乙烯)

頂帶材料:PET(聚對苯二甲酸乙二醇酯)+PE(聚乙烯)

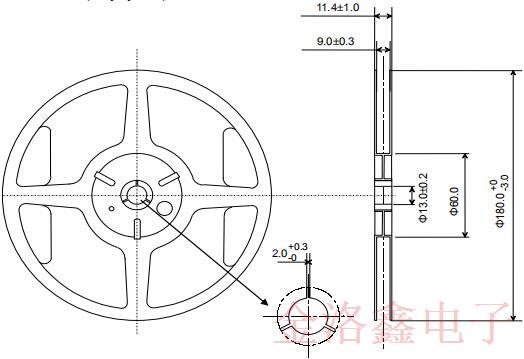

2)卷盤尺寸

中心材質:PS(聚苯乙烯)

卷軸材質:PS(聚苯乙烯)

3)存儲環境

我們建議在包裝狀態下保持常溫常濕.

注意事項:

產品在設備中的性能.在非指定條件下使用產品之前,請咨詢愛普生以確認并確認在此類條件下使用不會對產品性能造成負面影響.除上述注意事項外,為了避免降低產品性能,我們強烈建議您不要在以下任何一種情況下使用該產品:

(1)使用水溶性助焊劑將貼片晶振安裝在板上,而沒有從板上完全清除助焊劑殘留物.這種助焊劑的殘留物可溶于水或水溶性清潔劑,并且殘留物,尤其是含有活性鹵素的殘留物,會對產品的性能和可靠性產生負面影響.

(2)以任何會導致產品震動或撞擊的方式使用產品.

(3)在產品暴露于水,化學藥品,有機溶劑,陽光,灰塵,腐蝕性氣體或其他材料的地方使用產品.

(4)在暴露于靜電或電磁波的地方使用產品.

(5)進行超聲波清潔時,無需事先確認并確認產品不會受到可能會損壞晶體的清潔過程的影響.

(6)在可能對產品的性能和/或可靠性產生負面影響的任何其他條件下使用產品.

(7)使用帶有紋波的電源可能會導致操作錯誤或相位噪聲特性下降,因此請?jiān)谑褂们斑M(jìn)行評估.

(8)電源電壓應單調升高,此外,請勿在中點電位上電,否則可能會導致故障或無法輸出.

(9)根據環境測試結果計算出頻率老化,以估計隨時間變化的頻率變化量,這不能保證石英晶振生命周期的長短,如果任何客戶以任何違背本文中的注意事項和/或建議的方式使用產品,則應自擔風險.
